Le standard RS485 est l’un des bus série les plus utilisés en industrie pour relier capteurs, automates et équipements sur de longues distances, dans des environnements parfois bruyants. Vous vous demandez comment il fonctionne concrètement, quelles différences avec RS232 ou Modbus, et comment le câbler sans erreur ? Ce guide vous donne d’abord les réponses essentielles, puis détaille les principes, le choix du matériel et les bonnes pratiques de mise en œuvre pour réussir vos installations industrielles.
Comprendre le standard rs485 et ses spécificités
Avant de choisir ou de câbler un réseau RS485, il est crucial de bien saisir ce que recouvre réellement cette norme : un standard électrique, et non un protocole. Cette partie pose les bases : fonctionnement différentiel, avantages concrets, limites, ainsi que ses liens avec Modbus, RS232 ou RS422. Vous y trouverez les clarifications indispensables pour éviter les confusions fréquentes dans les fiches techniques.
Fonctionnement électrique différentiel du rs485 et rôle des lignes A/B
Le RS485 repose sur une transmission différentielle réalisée sur deux fils, souvent notés A et B. Le signal utile n’est pas la tension de chaque fil par rapport à la masse, mais la différence de potentiel entre A et B, ce qui rend la communication plus robuste au bruit. Concrètement, quand A est à +2V et B à 0V, le récepteur lit un « 1 » logique ; inversement, si A est à 0V et B à +2V, il lit un « 0 ».
Ce principe permet de maintenir l’intégrité des données sur de longues distances, même dans des environnements industriels perturbés. Une interférence électromagnétique affectera généralement les deux fils de manière identique, mais leur différence restera constante. C’est cette immunité naturelle qui fait du RS485 la référence dans les usines, les systèmes SCADA ou les réseaux d’automatisme bâtimentaire.
Avantages du rs485 par rapport à rs232 dans les environnements industriels
Contrairement au RS232, limité à environ 15 mètres et fonctionnant en mode asymétrique, le RS485 autorise plusieurs centaines de mètres de liaison avec une meilleure immunité électromagnétique. Le RS232 transmet des signaux référencés à la masse, ce qui le rend vulnérable aux différences de potentiel et aux bruits industriels courants comme les démarrages moteurs ou les parasites de variateurs.
Plus important encore, le RS485 permet de connecter plusieurs équipements sur le même bus, là où RS232 fonctionne typiquement en point à point. Pour un automate relié à cinq variateurs de vitesse et trois capteurs de température, cette architecture multipoint réduit drastiquement le nombre de ports série nécessaires et simplifie le câblage.
| Caractéristique | RS232 | RS485 |
|---|---|---|
| Distance maximale | 15 m | 1200 m |
| Nombre d’équipements | 2 (point à point) | 32 à 256 |
| Immunité au bruit | Faible | Élevée |
| Mode transmission | Asymétrique | Différentiel |
Comment différencier rs485, rs422 et modbus dans un projet terrain
RS485 et RS422 décrivent des couches physiques, c’est-à-dire la manière dont les signaux électriques sont transmis sur les fils. Modbus, quant à lui, est un protocole de communication qui définit le format des trames, les commandes de lecture/écriture et les codes fonction. Autrement dit, Modbus répond à la question « que dit-on ? », tandis que RS485 répond à « comment le transmet-on ? ».
RS422 est conçu pour des liaisons point à point ou avec quelques récepteurs en écoute, utilisant également une transmission différentielle mais sans permettre la communication multipoint bidirectionnelle du RS485. Sur le terrain, vous entendrez souvent l’expression « Modbus RS485 », qui signifie simplement que le protocole Modbus RTU transite sur une couche physique RS485. Distinguer ces concepts vous évite les erreurs lors de la sélection de modules de communication ou de convertisseurs.
Architecture d’un bus rs485 et contraintes de topologie
Une fois le principe compris, la question clé devient : comment organiser physiquement un réseau RS485 pour qu’il soit stable et fiable ? Cette partie aborde le câblage en bus, les résistances de terminaison, le nombre de nœuds possibles et les distances maximales. Vous y verrez aussi les erreurs de topologie qui dégradent le signal et provoquent des plantages aléatoires difficiles à diagnostiquer.

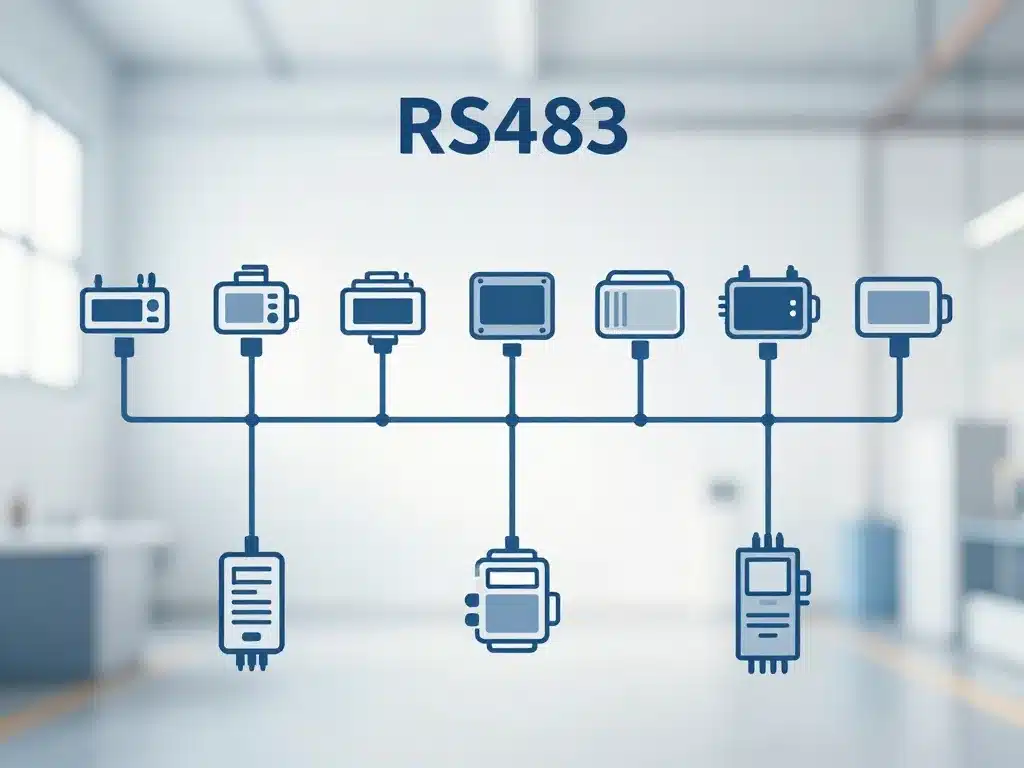

Pourquoi le rs485 impose une topologie en ligne et non en étoile
Le RS485 est conçu pour fonctionner en bus linéaire, avec une ligne principale et des dérivations très courtes, idéalement inférieures à 30 cm. Cette contrainte vient de la nature des signaux haute fréquence : lorsque vous créez une topologie en étoile, chaque branche se comporte comme une antenne qui renvoie des réflexions de signal vers les autres équipements.
Ces réflexions créent des échos qui se superposent au signal utile, surtout à haut débit. Résultat : des erreurs de communication intermittentes, difficiles à reproduire et à corriger. Dans une installation industrielle, un simple câble de dérivation de 2 mètres vers un variateur isolé peut suffire à perturber l’ensemble du bus si le débit dépasse 115 200 bauds. Respecter cette architecture linéaire simple est donc l’une des conditions majeures pour obtenir un réseau stable dans la durée.
Longueur maximale d’une liaison rs485 et impacts du débit choisi
Théoriquement, le RS485 peut dépasser 1000 mètres à des débits modestes comme 9600 bauds, mais la portée décroît lorsque le nombre de bauds augmente. À 115 200 bauds, vous limiterez la longueur à environ 500 mètres ; à 1 Mbaud, elle tombera à 100 mètres ou moins selon la qualité du câble et le niveau de parasites.
Cette relation inversée entre distance et vitesse s’explique par l’atténuation du signal et la capacité parasite du câble. Plus le débit est élevé, plus les fronts montants et descendants doivent être rapides, ce qui demande un câble court et bien adapté. En pratique, vous ajusterez toujours le couple distance/vitesse selon votre environnement : pour un réseau de capteurs répartis sur 800 mètres dans un entrepôt, un débit de 19 200 bauds offre un excellent compromis fiabilité/rapidité.
Combien d’équipements peut-on connecter sur un bus rs485 partagé
La norme RS485 définit des charges unitaires qui limitent le nombre de nœuds sur un même bus. En théorie, un driver standard peut piloter 32 charges unitaires. Cependant, beaucoup de transceivers modernes représentent une fraction de charge, typiquement 1/4 ou 1/8, permettant de connecter 128 à 256 modules sur le même réseau.
Il reste essentiel de vérifier les fiches techniques de chaque équipement et de garder une marge pour des extensions futures. Par exemple, si vous installez 20 variateurs de fréquence sur un bus prévu pour 32 charges, laissez de la place pour ajouter ultérieurement des compteurs d’énergie ou des capteurs sans refondre l’architecture. Cette anticipation vous fera gagner un temps précieux lors des évolutions de l’installation.
Câblage, connectique et bonnes pratiques de mise en œuvre rs485
Une grande partie des problèmes sur un bus RS485 viennent d’un câblage approximatif, de masses floues ou de blindages mal gérés. Ici, vous trouverez des repères concrets pour choisir le bon câble torsadé, poser les résistances de terminaison, relier les masses et utiliser correctement les bornes A/B. Ces bonnes pratiques vous aideront à fiabiliser votre installation dès le premier montage.
Comment câbler correctement A et B sans inverser les polarités de ligne
Une inversion des fils A et B est l’une des erreurs les plus courantes et provoque typiquement une absence totale de communication. Le problème est que certains fabricants inversent la notation A/B par rapport à la norme TIA-485, créant une confusion dans les schémas. Siemens, par exemple, nomme parfois « + » ce que d’autres appellent « A » et « − » ce qui correspond à « B ».
Lorsque vous avez un doute, un simple test sur un seul esclave, avec inversion temporaire des fils, permet souvent de lever l’ambiguïté. Notez soigneusement la configuration fonctionnelle et respectez-la sur tous les équipements du réseau. L’utilisation d’un code couleur constant — par exemple vert pour A et jaune pour B — réduit fortement le risque d’erreur lors des interventions de maintenance ou d’extension.
Résistances de terminaison rs485 et résistances de polarisation expliquées clairement
Les résistances de terminaison sont placées aux deux extrémités du bus pour absorber les réflexions de signal, généralement autour de 120 ohms. Elles transforment le câble en ligne adaptée, évitant que les fronts de signaux ne rebondissent et ne créent des échos perturbateurs. Sans ces résistances, vous observerez des erreurs de trame dès que le débit ou la longueur augmentent.
Les résistances de polarisation, elles, imposent un état logique stable sur la ligne lorsque aucun émetteur ne parle, évitant les trames fantômes dues au flottement des lignes. On place typiquement une résistance de tirage vers le haut (pull-up) sur A et une vers le bas (pull-down) sur B, avec des valeurs comprises entre 470 et 680 ohms. Certains équipements intègrent déjà ces résistances via des cavaliers ou des commutateurs DIP, d’où l’importance de vérifier pour ne pas surcharger le bus.
| Type de résistance | Valeur typique | Position | Fonction |
|---|---|---|---|
| Terminaison | 120 Ω | Extrémités du bus | Absorber les réflexions |
| Pull-up (A) | 560 Ω | Début du bus | Maintenir A à l’état haut |
| Pull-down (B) | 560 Ω | Début du bus | Maintenir B à l’état bas |
Faut-il relier la masse et le blindage sur un réseau rs485 sensible
La masse commune améliore souvent la référence de tension entre les appareils, surtout lorsqu’ils sont alimentés par des sources différentes ou répartis sur plusieurs bâtiments. Toutefois, relier toutes les masses peut créer des boucles de courant si des différences de potentiel importantes existent entre les équipements. Ces courants parasites dégradent la qualité du signal et peuvent endommager les circuits.
Pour le blindage, un raccordement d’un seul côté permet en général de limiter les interférences électromagnétiques sans introduire de boucle de masse. Dans les installations longues ou exposées à de forts champs parasites — proximité de transformateurs, lignes haute tension — vous pourrez opter pour un raccordement des deux côtés du blindage via des condensateurs de découplage, qui bloquent les basses fréquences tout en évacuant les hautes fréquences. Chaque site étant différent, vous ajusterez ces pratiques en fonction des longueurs, des différences de potentiel mesurées et des perturbations observées à l’oscilloscope.
Choisir, configurer et dépanner un système de communication rs485
Au-delà du câblage, la fiabilité d’un réseau RS485 dépend du choix des convertisseurs, de la configuration des paramètres de communication et de la méthode de diagnostic. Cette dernière partie vous aide à sélectionner le bon matériel, à régler vitesse et format de trame et à gérer Modbus sur RS485. Vous y trouverez aussi les symptômes typiques des dysfonctionnements et des pistes concrètes pour les résoudre.
Comment choisir un convertisseur usb rs485 adapté à votre environnement
Un convertisseur USB RS485 doit être adapté au niveau d’isolation requis, au débit visé et au type de drivers supportés par votre système d’exploitation. Dans un environnement industriel, l’isolation galvanique — typiquement 2500 V ou plus — et un boîtier robuste réduisent fortement les risques de perturbations ou de dommages liés aux surtensions.
En laboratoire ou pour des tests ponctuels, un modèle simple sans isolation peut suffire, tant qu’il gère correctement les lignes A/B et l’auto-contrôle de direction si vous utilisez un transceiver demi-duplex. Vérifiez également la compatibilité des drivers avec Windows, Linux ou macOS selon votre configuration. Des marques comme FTDI, Prolific ou CH340 sont couramment utilisées, mais leur fiabilité varie : privilégiez les composants certifiés pour éviter les déconnexions intempestives ou les erreurs de trame.
Paramètres essentiels d’une liaison rs485 utilisant modbus rtu ou ascii
Les paramètres comme le débit, le nombre de bits de données, la parité et les bits de stop doivent être identiques sur tous les équipements du réseau. Une configuration typique en Modbus RTU est 9600 bauds, 8 bits de données, parité paire, 1 bit de stop (9600 8E1). Un simple décalage — par exemple un automate configuré en 8N1 et un capteur en 8E1 — suffit à rendre le réseau muet, même si le câblage est parfait.
En Modbus RTU, les temps de silence entre trames jouent aussi un rôle crucial dans l’interprétation correcte des messages. La norme impose un silence d’au moins 3,5 fois la durée d’un caractère pour marquer la fin d’une trame. À 9600 bauds, cela représente environ 3,6 ms. Si ces temps ne sont pas respectés par le maître ou les esclaves, les trames seront fragmentées et mal interprétées, générant des erreurs CRC systématiques.
Quels symptômes surveiller pour diagnostiquer un problème sur bus rs485
Les erreurs sporadiques de lecture, les temps de réponse aléatoires ou la perte d’un seul esclave sont des signaux d’alerte fréquents. Ils peuvent indiquer un mauvais serrage de bornes — vérifiez systématiquement avec un tournevis dynamométrique — une terminaison absente ou double, un débit trop élevé pour la longueur de câble, ou des perturbations électromagnétiques dues à un routage près de câbles de puissance.
Une approche méthodique consiste à tester un maître avec un seul esclave, puis à réintroduire progressivement les autres pour isoler l’origine du problème. Mesurez la tension différentielle entre A et B au repos : vous devriez lire environ 200 mV grâce aux résistances de polarisation. Si cette tension est nulle ou fluctuante, vérifiez les résistances et les connexions. L’utilisation d’un analyseur de protocole ou d’un oscilloscope permet de visualiser la forme des signaux et de détecter les réflexions, le bruit ou les fronts dégradés qui trahissent un défaut de câblage ou de terminaison.
En suivant rigoureusement ces principes — choix de la topologie, câblage soigné, configuration cohérente et diagnostic méthodique — vous maîtriserez le RS485 dans toutes ses dimensions. Ce standard robuste continuera de structurer les réseaux industriels pendant de nombreuses années, à condition de respecter les règles simples mais essentielles qui garantissent sa fiabilité. Que vous installiez un réseau de capteurs de température, un système de supervision SCADA ou une ligne de variateurs de vitesse, ces bonnes pratiques vous feront gagner un temps précieux et éviteront les pannes coûteuses.
