Raccord Sur Tuyau Cuivre Bien Choisir Et Poser Sans Fuite

Vous devez installer un raccord sur un tuyau cuivre et vous hésitez entre soudure, olive, compression ou raccord rapide ? La bonne solution dépend du type d’installation, de la pression, de l’accessibilité et surtout de votre niveau en bricolage. Que ce soit pour un réseau de chauffage encastré, une réparation rapide en apparent ou une installation sanitaire définitive, chaque type de raccord présente ses propres avantages et contraintes. Voici un plan précis pour comprendre les différents raccords pour tube cuivre, éviter les fuites et réussir une pose durable, étape par étape.

Table des matières

Choisir le bon raccord sur tuyau cuivre selon votre besoin

Scène produits raccord sur tuyau cuivre différents raccords

Avant d’acheter le premier raccord venu, il est essentiel de clarifier l’usage : eau potable, chauffage, sanitaire, visible ou encastré. En quelques repères simples, vous pouvez déjà éliminer les options inadaptées et réduire fortement le risque de fuite. Cette partie vous aide à faire un tri rapide parmi les principaux types de raccords pour tuyaux en cuivre.

Comment distinguer les principaux types de raccords pour tube cuivre

Les raccords à souder, à compression, à olive ou rapides n’ont ni la même pose ni la même fiabilité. Le raccord à souder offre une étanchéité maximale et convient aux installations définitives, mais nécessite un chalumeau et un savoir-faire technique. Le raccord à compression, aussi appelé bicône, utilise un système de bague qui se comprime contre le tube lors du serrage : il est démontable et ne requiert aucune flamme. Le raccord à olive, légèrement différent, emploie une bague conique qui mord le cuivre pour assurer l’étanchéité. Enfin, le raccord rapide à clipser ou à visser permet une installation très rapide sans outillage spécialisé, mais reste réservé à des usages ponctuels ou secondaires.

Pour un réseau de chauffage central ou une alimentation d’eau encastrée dans les murs, le raccord à souder reste la référence. En revanche, pour une rénovation de salle de bain où vous devez pouvoir démonter le réseau facilement, les raccords à compression ou à olive sont plus adaptés. Chacun répond à un contexte précis : rénovation légère, réseau encastré, intervention rapide ou installation définitive.

Où utiliser un raccord à souder sur cuivre sans prendre de risques

Le raccord à souder convient très bien aux installations fixes, protégées et durables, comme un réseau de chauffage ou d’eau encastré. Il nécessite un chalumeau fonctionnant au propane ou au butane, un peu de pratique et des règles de sécurité strictes, notamment près des matériaux inflammables. Si vous intervenez dans une cloison en placo, il faut protéger les montants métalliques et plaques avec un écran thermique. Près d’une charpente en bois, l’utilisation de la flamme impose des précautions supplémentaires comme l’humidification des surfaces environnantes.

Si vous êtes à l’aise avec l’outillage et les normes de sécurité incendie, c’est l’un des raccords les plus fiables dans le temps. Une fois réalisée, une soudure correcte résiste à des pressions de 10 bars et plus sans aucun entretien particulier. Elle est donc idéale pour les circuits d’eau froide, d’eau chaude sanitaire et de chauffage central où la température peut atteindre 80°C.

Quand privilégier un raccord olive ou un raccord à compression

Les raccords olive et à compression s’utilisent surtout en apparent, sur des réseaux accessibles et démontables. Ils sont appréciés en rénovation, lorsque l’on ne veut pas ou ne peut pas utiliser de flamme. Un circuit sous un évier, derrière un radiateur ou dans un garage se prête parfaitement à ce type de raccordement. Ils permettent de corriger facilement une erreur de montage ou de remplacer un élément défectueux sans casser toute l’installation.

Ils demandent toutefois un serrage précis et un contrôle régulier pour conserver une parfaite étanchéité. Un serrage insuffisant provoquera des suintements, tandis qu’un serrage excessif écrasera l’olive et risquera de déformer le tube. Comptez environ un quart de tour après la résistance manuelle pour obtenir un serrage optimal. Pour des pressions jusqu’à 6 ou 7 bars, ces raccords tiennent parfaitement, mais dans un réseau encastré ou à forte pression, la soudure reste préférable.

Préparer correctement le tuyau cuivre avant la pose du raccord

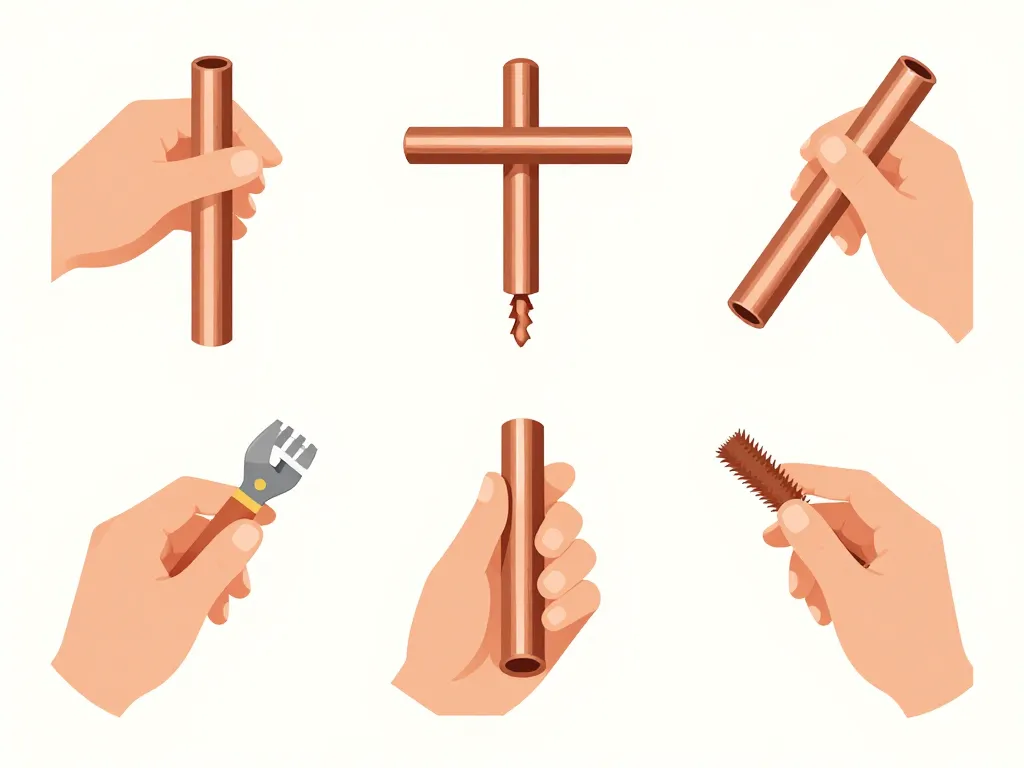

Diagramme préparation raccord sur tuyau cuivre coupe nettoyage

Même le meilleur raccord pour tuyau cuivre fuira si le tube est mal coupé, abîmé ou sale. La préparation mécanique et le nettoyage sont donc des étapes incontournables, mais souvent négligées par les bricoleurs pressés. En quelques gestes simples, vous sécurisez grandement la tenue du raccord et la durée de vie de toute la ligne.

Comment couper un tuyau cuivre proprement sans écraser le tube

La coupe doit être parfaitement franche, perpendiculaire et sans déformation du cuivre. L’idéal est d’utiliser un coupe-tube à molette adapté au diamètre plutôt qu’une scie à métaux, qui laisse souvent des bavures et un bord irrégulier. Pour un tube de 12 ou 14 mm, un coupe-tube standard suffit. Pour du 16 ou 18 mm, vérifiez la capacité de l’outil avant d’acheter.

Le principe est simple : placez le tube dans le coupe-tube, serrez progressivement la molette et tournez l’outil autour du tube. Après chaque tour complet, serrez d’un quart de tour supplémentaire. La lame pénètre doucement dans le cuivre jusqu’à séparation complète. Un tube écrasé ou ovalisé rendra la mise en place du raccord difficile et fragilisera l’étanchéité. Si vous devez absolument utiliser une scie, maintenez fermement le tube dans un étau avec des mâchoires protégées pour éviter les marques.

Préparer la surface du cuivre pour optimiser l’étanchéité du raccord

Avant la pose, la partie du tube recevant le raccord doit être bien dégagée, désoxydée et lisse. Un léger ébavurage intérieur et extérieur limite les turbulences d’eau et améliore l’emboîtement. Utilisez l’ébavureur intégré au coupe-tube ou une petite lime demi-ronde pour retirer les copeaux à l’intérieur du tube. À l’extérieur, un passage rapide de toile émeri grain 120 ou de laine d’acier retire l’oxydation et les traces de doigts.

Sur un raccord à souder, un nettoyage soigné et l’usage éventuel de décapant pour cuivre sont déterminants pour obtenir un joint parfaitement étanche. Le décapant améliore la capillarité de la soudure et élimine les dernières impuretés. Appliquez-le au pinceau sur les deux surfaces à assembler juste avant de chauffer. Pour un raccord à compression ou à olive, un simple nettoyage à l’alcool à brûler ou à l’eau savonneuse suffit, suivi d’un essuyage avec un chiffon propre et sec.

Poser un raccord sur tuyau cuivre étape par étape en toute sécurité

La méthode de pose change selon qu’il s’agit d’un raccord à souder, à compression, olive ou rapide, mais la logique reste la même : préparation, assemblage, serrage contrôlé et test. En suivant une procédure claire, vous réduisez fortement les risques de fuite au remplissage de l’installation. Cette section détaille les gestes essentiels, sans jargon inutile.

Pose d’un raccord à souder sur cuivre : déroulé des gestes essentiels

On commence par présenter le tube dans le raccord, après nettoyage minutieux des deux surfaces en contact. Le tube doit s’enfoncer à fond dans le manchon du raccord. Appliquez le décapant si nécessaire, puis positionnez l’ensemble de manière stable, sans qu’il puisse bouger pendant le chauffage. Le chauffage au chalumeau doit être progressif et homogène, en balayant la flamme autour du raccord plutôt qu’en restant fixe. L’objectif est de chauffer le cuivre, pas directement la soudure.

Lorsque le métal atteint la bonne température, l’alliage de soudure (généralement un fil d’étain-cuivre ou étain-argent) circule par capillarité tout autour du joint. Vous devez voir apparaître un cordon continu et brillant sur tout le pourtour. Arrêtez immédiatement de chauffer dès que la soudure a fait le tour complet. Le refroidissement se fait naturellement, sans mouvement du raccord ni soufflage, avant tout remplissage du réseau. Tout déplacement pendant le refroidissement fragiliserait le joint et pourrait provoquer une micro-fuite.

Comment serrer un raccord à compression sans l’abîmer ni le déformer

Le serrage se fait généralement à l’aide de deux clés plates ou clés à molette : une pour maintenir le corps du raccord, l’autre pour visser l’écrou. Enfilez d’abord l’écrou sur le tube, puis la bague de compression, avant d’insérer le tube dans le corps du raccord jusqu’à la butée. Remontez l’écrou à la main jusqu’au bout du filetage, puis bloquez le corps avec une clé et serrez l’écrou avec l’autre.

Il faut éviter de serrer à l’excès, au risque d’écraser le tube cuivre ou d’endommager l’olive interne. Un bon repère consiste à serrer jusqu’à la résistance franche, puis terminer par un léger quart de tour supplémentaire. Si vous ressentez une forte résistance ou que l’écrou ne tourne plus, arrêtez immédiatement. Le cuivre est un métal tendre : une pression excessive peut provoquer une déformation irréversible qui compromet l’étanchéité.

Raccord rapide sur tube cuivre : solution pratique, mais quelles limites

Les raccords rapides offrent une mise en œuvre très simple, souvent sans outillage lourd, pour des interventions ponctuelles ou des zones difficiles d’accès. Certains modèles à clipser utilisent un système de bague interne avec joints toriques : il suffit d’enfoncer le tube jusqu’au clic. D’autres sont à visser avec un système de bague auto-serrant. Ils conviennent bien pour des réparations rapides ou des circuits secondaires, comme une alimentation de lave-linge, un robinet d’arrosage ou un circuit temporaire.

Il faut toutefois respecter strictement le diamètre et l’état du tube. Un tube rayé, ovalisé ou sale ne garantira pas l’étanchéité. Les raccords rapides sont généralement limités à 10 bars maximum et à des températures inférieures à 90°C. En environnement technique exigeant ou encastré, on privilégiera toutefois des solutions plus traditionnelles et éprouvées comme la soudure ou le raccord à compression, qui offrent une durabilité supérieure sur le long terme.

Vérifier l’étanchéité et pérenniser son installation en cuivre

Une fois le raccord posé, le travail n’est pas terminé : un contrôle sérieux à la mise en eau évite de mauvaises surprises quelques heures ou jours plus tard. La surveillance des premiers temps et quelques bonnes pratiques prolongent ensuite la durée de vie de votre réseau cuivre. Cette dernière partie vous aide à sécuriser votre installation dans la durée.

Comment tester un raccord sur tuyau cuivre pour repérer la moindre fuite

La mise sous pression se fait progressivement, en ouvrant lentement la vanne d’alimentation principale. Surveillez visuellement chaque raccord et jonction dès les premières gouttes d’eau. Un chiffon sec ou un morceau de papier absorbant passé autour du raccord permet de détecter immédiatement le plus petit suintement. Laissez le réseau sous pression pendant au moins 15 minutes avant de considérer le test comme réussi.

En cas de goutte visible, coupez immédiatement l’arrivée d’eau pour reprendre le serrage ou vérifier l’état du tube et des pièces. Sur un raccord à compression, un quart de tour supplémentaire suffit souvent à stopper une petite fuite. Sur un raccord à souder qui fuit, il n’y a malheureusement pas d’autre solution que de vidanger, démonter et recommencer la soudure après nettoyage complet. Un test sous pression à 1,5 fois la pression de service est recommandé pour les installations neuves, notamment en chauffage collectif.

Bonnes pratiques pour entretenir une installation cuivre et ses raccords

Même si le cuivre est durable, un coup d’œil régulier sur les raccords visibles permet de repérer vite une corrosion anormale ou des traces d’humidité. Le vert-de-gris peut apparaître en présence d’eau stagnante ou d’humidité excessive, mais il ne signale pas forcément une fuite. En revanche, des traces d’eau fraîche, des auréoles ou des gouttes doivent vous alerter. Vérifiez le serrage et l’état général du raccord.

Éviter les chocs, vibrations excessives et surchauffes localisées prolonge la tenue mécanique et l’étanchéité. Si votre installation passe près d’une chaudière ou d’un conduit de fumée, isolez les tubes avec de la laine de verre ou de la mousse spécifique pour limiter les dilatations. Dans un logement ancien, planifier une inspection périodique des assemblages critiques peut prévenir une fuite coûteuse. Un simple contrôle annuel, notamment avant l’hiver pour les circuits de chauffage, suffit à garantir une longévité optimale de votre réseau en cuivre.

Type de raccord	Avantages	Inconvénients	Usage recommandé
Soudure	Étanchéité maximale, durable	Nécessite chalumeau et savoir-faire	Réseau encastré, chauffage
Compression/Olive	Démontable, sans flamme	Serrage à surveiller	Réseau apparent, rénovation
Rapide	Pose très simple et rapide	Moins durable, pressions limitées	Dépannage, circuits secondaires

En appliquant ces principes simples de choix, de préparation, de pose et de contrôle, vous maîtrisez l’essentiel de la pose de raccords sur tuyau cuivre. Que vous optiez pour une soudure définitive, un raccord à compression démontable ou une solution rapide, l’important est d’adapter la technique à votre projet et de respecter chaque étape pour garantir une installation fiable et étanche dans le temps.
