Vous venez d’acheter une plaque induction avec 4 fils et le branchement vous semble obscur ? Rassurez-vous, ce cas est très fréquent, surtout dans les logements récents ou après un changement de norme électrique. Ce guide vous explique, pas à pas, comment comprendre les fils, les schémas de câblage possibles et dans quels cas il faut absolument faire appel à un électricien. Découvrons ensemble les règles à suivre pour un branchement réussi et sécurisé.
Comprendre les bases avant un branchement plaque induction 4 fils
Avant de toucher au moindre tournevis, il est essentiel de comprendre à quoi correspondent les 4 fils de votre plaque à induction. Une mauvaise interprétation des couleurs ou du type d’alimentation (mono ou triphasé) peut endommager l’appareil, voire créer un danger. Cette première étape permet de partir sur de bonnes bases.

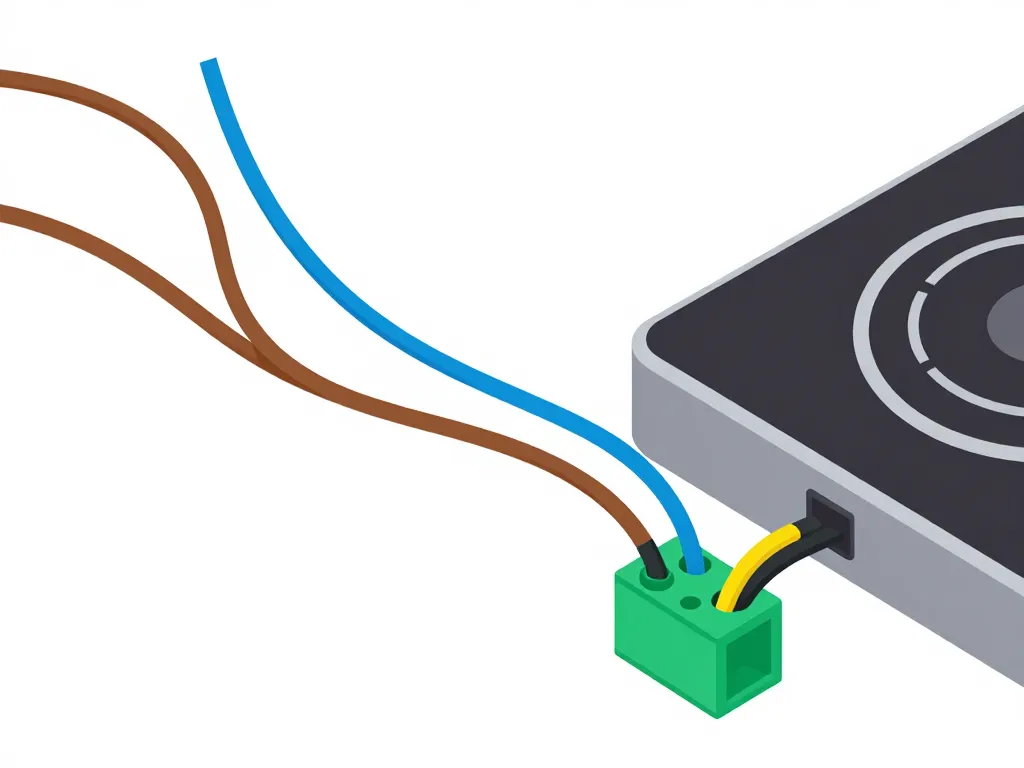

Comment interpréter les 4 fils de votre plaque induction sans vous tromper
Les plaques induction à 4 fils correspondent généralement à une alimentation monophasée 230V avec possibilité de pontage interne. Dans la plupart des cas, vous identifierez ces fils selon le code couleur normalisé :
| Couleur du fil | Fonction |
|---|---|
| Bleu | Neutre (N) |
| Marron, noir ou gris | Phase(s) (L1, L2) |
| Vert et jaune | Terre (protection) |
Le quatrième fil sert souvent à répartir la charge entre deux phases en monophasé ou peut être ponté selon la configuration. L’enjeu principal : vérifier la notice de votre plaque et le schéma imprimé près du bornier pour confirmer la configuration réelle avant de commencer le branchement.
Fils, couleurs et normes : ce que dit la réglementation actuelle
En France, la norme NF C 15-100 impose une alimentation dédiée pour les plaques de cuisson. Cela signifie qu’un circuit spécifique doit partir du tableau électrique, protégé par un disjoncteur adapté (généralement 32 A en monophasé pour une plaque standard). Les couleurs des fils sont normalisées depuis plusieurs années, mais certains logements anciens peuvent présenter des variantes. Avant tout branchement, assurez-vous que :
- La terre est bien présente et fonctionnelle
- Les fils respectent les sections minimales (souvent 6 mm² pour 32 A)
- Le circuit est bien isolé au tableau avant toute intervention
Cette vérification préliminaire est votre première protection contre les mauvaises surprises.
Plaque induction 4 fils et type de réseau : monophasé ou triphasé ?
Une plaque avec 4 fils peut être conçue pour du monophasé classique, mais certains modèles puissants acceptent aussi une adaptation au triphasé via des pontages internes. Comment savoir ce que vous avez ? Regardez votre tableau électrique : si vous voyez un compteur avec deux fils principaux (phase et neutre), vous êtes en monophasé. Trois ou quatre fils principaux indiquent généralement du triphasé.
En monophasé, la puissance disponible est limitée (environ 7 à 9 kW pour une installation standard). Si votre plaque dépasse cette puissance, il faudra peut-être envisager un passage en triphasé ou choisir un modèle moins gourmand. En cas de doute sur votre installation, un simple appel à votre fournisseur d’électricité ou un test par un professionnel clarifie la situation rapidement.
Identifier la configuration électrique de votre cuisine en toute sécurité
Avant de raccorder votre plaque induction 4 fils, vérifiez que votre installation suit bien les préconisations fabricants et les normes en vigueur. Le branchement ne se résume pas à assembler des fils de même couleur : vous devez contrôler l’arrivée électrique, la puissance disponible et les protections nécessaires.
Comment vérifier si votre arrivée électrique supporte votre plaque induction
Commencez par couper le courant au disjoncteur général. Puis identifiez le circuit dédié à la plaque au niveau du tableau électrique (souvent étiqueté « plaque », « cuisson » ou « cuisine »). Contrôlez ces points clés :
- L’intensité du disjoncteur : 32 A est le standard pour une plaque induction classique
- La section des câbles : 6 mm² pour du 32 A, 2,5 mm² serait insuffisant
- La présence d’une protection différentielle 30 mA en amont
Si ces critères ne sont pas respectés, le branchement doit être revu avant d’installer l’appareil. Une plaque de 7 kW sur un circuit prévu pour 16 A fera disjoncter en permanence, voire endommagera les câbles par surchauffe.
Sortie de câble, prise 32 A, domino : quelles solutions autorisées ?
Pour le raccordement physique, plusieurs options existent selon votre installation. La sortie de câble dans un boîtier mural est la plus courante : les fils de la plaque se connectent directement aux fils sortant du mur via un bornier ou des dominos céramiques. Les prises 32 A spécifiques sont également autorisées si elles supportent la puissance de votre appareil et respectent la norme NF.
Par contre, ne branchez jamais une plaque induction sur une prise domestique 16 A classique. Cette prise n’est pas conçue pour supporter la charge d’une plaque (jusqu’à 7 ou 9 kW) et constitue un vrai danger d’incendie. Si votre logement ne dispose pas du bon type de raccordement, des travaux d’adaptation sont nécessaires.
Quels risques si vous branchez votre plaque induction sur un circuit inadapté ?
Un circuit sous-dimensionné présente plusieurs dangers concrets. Les câbles peuvent chauffer excessivement, faire fondre les gaines isolantes et provoquer un départ de feu dans la cloison. Le disjoncteur peut sauter régulièrement, rendant l’utilisation de la plaque impossible. À l’inverse, une protection surcalibrée (par exemple un disjoncteur 40 A sur des câbles de 2,5 mm²) ne coupera pas en cas de surcharge réelle, laissant les câbles en surchauffe.
Ces risques ne sont pas théoriques : selon les données de la Commission de Sécurité des Consommateurs, une part significative des incendies domestiques d’origine électrique provient de circuits inadaptés. Mieux vaut retarder l’installation pour adapter le circuit que risquer de devoir remplacer à la fois la plaque et une partie de l’installation.
Schémas de branchement d’une plaque induction 4 fils pas à pas
Voici la partie concrète : comment raccorder, fil par fil, une plaque induction 4 fils selon les cas les plus courants. L’objectif est de vous donner une vision claire des montages types, tout en rappelant les limites de l’intervention d’un particulier.

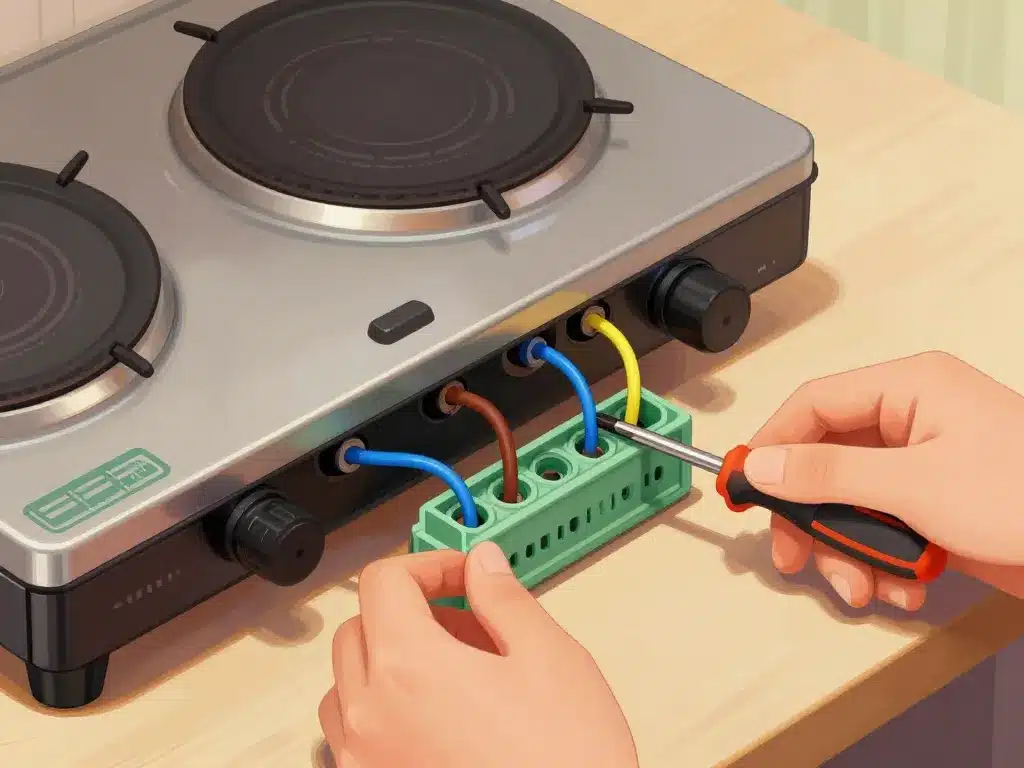

Branchement plaque induction 4 fils en monophasé sur circuit dédié
En monophasé 230V, le branchement standard d’une plaque 4 fils suit cette logique. Au niveau du bornier (généralement situé sous la plaque), vous trouverez des bornes numérotées ou marquées. Voici le raccordement type :
- Coupez le courant au disjoncteur général et vérifiez l’absence de tension avec un testeur
- Repérez le fil bleu (neutre) de votre installation et connectez-le à la borne N du bornier
- Raccordez le fil marron ou noir (phase) à la borne L1
- Le fil vert/jaune (terre) se branche sur la borne marquée du symbole terre
- Le quatrième fil peut nécessiter un pontage avec L1, selon le schéma du fabricant (souvent un cavalier métallique relie L1 et L2)
Vérifiez que chaque vis de serrage est bien serrée : un fil mal fixé chauffe et peut créer un arc électrique. Avant de remettre sous tension, contrôlez visuellement que rien ne touche la carrosserie métallique sauf la terre. Remettez le courant progressivement et testez votre plaque avec une casserole d’eau.
Comment raccorder une plaque induction 4 fils à une prise 32 A existante
Si votre cuisine dispose d’une prise 32 A murale, vous pouvez raccorder la plaque via un câble souple équipé d’une fiche mâle 32 A. Ce câble doit respecter les mêmes codes couleur et la même section que le circuit (6 mm² minimum). Le principe reste identique :
- Raccordez le neutre (bleu) au plot neutre de la fiche
- La phase (marron) au plot phase
- La terre (vert/jaune) au plot de terre
- Gérez le quatrième fil selon le schéma, souvent ponté avec la phase
Attention à la qualité de la fiche et de la prise : du matériel bas de gamme peut chauffer et provoquer une panne. Privilégiez du matériel certifié NF pour garantir la fiabilité du raccordement. Ce type de montage facilite le démontage de la plaque en cas de déménagement ou de remplacement.
Plaque induction 4 fils et alimentation triphasée : cas particuliers à connaître
Sur une installation triphasée (400V entre phases), la situation se complique. Certaines plaques acceptent un raccordement triphasé en répartissant la charge sur trois phases, mais cela nécessite souvent un modèle spécifique avec 5 ou 6 fils (trois phases + neutre + terre). Une plaque prévue pour le monophasé ne pourra généralement pas être branchée directement sur du triphasé sans risque de détérioration.
Si vous avez du triphasé et une plaque monophasée 4 fils, deux solutions existent : utiliser une seule phase et le neutre (comme si c’était du monophasé), en vérifiant que cette phase supporte la charge, ou installer un convertisseur. Dans tous les cas, ce type de configuration relève clairement d’un électricien qualifié. Les risques d’erreur sur la répartition des phases et les sections de câbles sont trop importants pour être pris à la légère.
Quand faire appel à un professionnel pour le branchement de votre plaque induction
Même si de nombreux bricoleurs branchent eux-mêmes leur plaque induction 4 fils, tout le monde n’a pas envie de manipuler l’électricité. Cette partie vous aide à évaluer ce que vous pouvez faire seul, ce qui relève clairement du professionnel, et comment éviter les mauvaises surprises avec la garantie ou l’assurance.
Dans quels cas le branchement plaque induction doit rester du ressort d’un électricien
Certaines situations nécessitent impérativement l’intervention d’un professionnel qualifié. C’est le cas dès qu’il faut modifier le tableau électrique : ajouter un disjoncteur, créer un nouveau circuit, ou augmenter la puissance souscrite. C’est également vrai si vous êtes face à du triphasé, si les couleurs de fils ne correspondent pas aux normes actuelles, ou si vous n’êtes simplement pas certain du schéma à suivre.
Au-delà de la sécurité immédiate, l’intervention d’un électricien laisse une trace documentée utile pour l’assurance en cas de sinistre. Il pourra aussi réaliser un diagnostic de votre installation et détecter d’autres problèmes potentiels (terre défectueuse, différentiel absent, sections inadaptées). Le coût d’une intervention (généralement entre 100 et 250 euros pour un branchement simple) reste très raisonnable face aux risques encourus.
Garantie, assurance habitation et conformité : ce que vous risquez en cas d’erreur
Un branchement non conforme peut avoir des conséquences financières lourdes. Si votre plaque tombe en panne à cause d’une installation défectueuse, la garantie constructeur peut être annulée : le fabricant n’est pas responsable d’une mauvaise installation. En cas de dégât électrique ou d’incendie lié au circuit de cuisson, votre assurance habitation peut refuser de prendre en charge les dommages si elle prouve que l’installation n’était pas conforme.
Conserver la facture d’un électricien ou les preuves d’une installation respectant la norme NF C 15-100 renforce votre protection. Ces documents attestent que vous avez pris les précautions nécessaires. C’est particulièrement important si vous êtes locataire : un sinistre lié à une installation défectueuse que vous auriez modifiée peut engager votre responsabilité civile.
Comment préparer l’intervention d’un professionnel pour gagner du temps et de l’argent
Avant la venue de l’électricien, quelques préparations simples permettent de limiter le temps d’intervention et donc le coût. Relevez la référence exacte de votre plaque (marque, modèle, puissance en watts), prenez des photos du bornier et de la notice de branchement. Notez aussi les caractéristiques du disjoncteur actuel au tableau électrique (intensité, position dans le tableau) et mesurez la distance entre le tableau et l’emplacement de la plaque.
Ces informations lui permettront de prévoir le matériel adapté (câble, disjoncteur, boîtier) et d’estimer précisément le temps nécessaire. Prévoyez aussi un accès dégagé au tableau électrique et à l’emplacement de la plaque. Enfin, n’hésitez pas à demander plusieurs devis : les tarifs peuvent varier significativement d’un professionnel à l’autre pour une prestation identique.
Le branchement d’une plaque induction 4 fils n’est pas une opération compliquée si vous respectez les règles de base : couper le courant, identifier correctement les fils, suivre le schéma du fabricant et vérifier la conformité du circuit. Pour les situations standard en monophasé avec un circuit déjà en place, un bricoleur averti peut réaliser l’opération lui-même. Dès que la configuration sort de l’ordinaire ou que vous avez le moindre doute, l’intervention d’un électricien reste la solution la plus sûre pour votre sécurité et celle de votre logement.
