Fabriquer un cache pompe à chaleur : 60 cm de dégagement et 3 règles pour préserver votre appareil

Section : Écologie & Énergie | Mots-clés : fabriquer un cache pompe à chaleur, Écologie & Énergie

L’installation d’une pompe à chaleur ou d’un climatiseur modifie le confort thermique d’une habitation. Une fois l’unité extérieure posée, ce bloc métallique gris détonne souvent dans un jardin paysagé ou sur une terrasse en bois. Fabriquer son propre cache permet de dissimuler cet équipement tout en réalisant des économies. Dissimuler cet appareil demande toutefois de respecter des règles techniques précises pour éviter de transformer une solution esthétique en un piège à calories qui réduirait la durée de vie de votre installation.

Les contraintes techniques avant de scier la première planche

Avant de manipuler vos outils, comprenez le fonctionnement de votre groupe extérieur. Une pompe à chaleur puise les calories dans l’air ambiant en brassant un volume important. Si vous enfermez l’unité dans un coffrage trop hermétique, l’air vicié recircule dans l’appareil, ce qui fait chuter son rendement énergétique de manière significative.

Le respect des distances de dégagement

La règle fondamentale pour tout coffrage est de laisser l’appareil respirer. Les fabricants préconisent un espace libre d’au moins 60 cm au-dessus et sur le côté droit, où se situent les connexions électriques et frigorifiques. À l’avant et à l’arrière, prévoyez une distance minimale de 30 cm. Ces espaces assurent la circulation de l’air et permettent au technicien d’intervenir facilement lors de l’entretien annuel sans démonter votre structure.

L’usage des persiennes pour le flux d’air

Un cache efficace ne doit jamais être une paroi pleine. L’utilisation de lames inclinées, ou persiennes, constitue la solution technique la plus performante. En inclinant les lames de bois ou d’aluminium à 45 degrés, vous masquez l’unité tout en laissant l’air circuler. Laissez un espacement d’au moins 2 à 3 cm entre chaque lame. Évitez l’usage d’un grillage trop fin qui s’obstrue rapidement avec la poussière ou les feuilles mortes, bloquant ainsi l’entrée d’air.

Choisir les matériaux pour une durabilité maximale

Le choix des matériaux dépend de l’exposition de votre unité extérieure aux intempéries, aux UV et aux variations de température. Un cache mal conçu se déforme en une saison, risque de frotter contre les pales du ventilateur ou d’entraver l’évacuation des condensats.

Le bois : l’option privilégiée du bricoleur

Le bois reste le matériau le plus utilisé pour le DIY. Il s’intègre facilement dans un jardin tout en étant simple à travailler. Utilisez impérativement un bois de classe 4, traité autoclave, ou des essences naturellement imputrescibles comme le mélèze, le douglas ou le red cedar. Ces essences résistent à l’humidité et aux champignons. Pour la visserie, l’inox A2 ou A4 est obligatoire pour éviter les coulures de rouille sur le bois après les premières pluies.

L’aluminium et le composite : modernité et entretien limité

L’aluminium offre une esthétique contemporaine et une longévité élevée. Bien que plus complexe à travailler pour un particulier car il nécessite des profilés spécifiques et des découpes précises, il ne demande aucun entretien. Le bois composite représente une alternative intéressante, car il ne grisaille pas. Anticipez sa dilatation thermique, plus importante que celle du bois naturel, en prévoyant des jeux de montage suffisants dans votre structure.

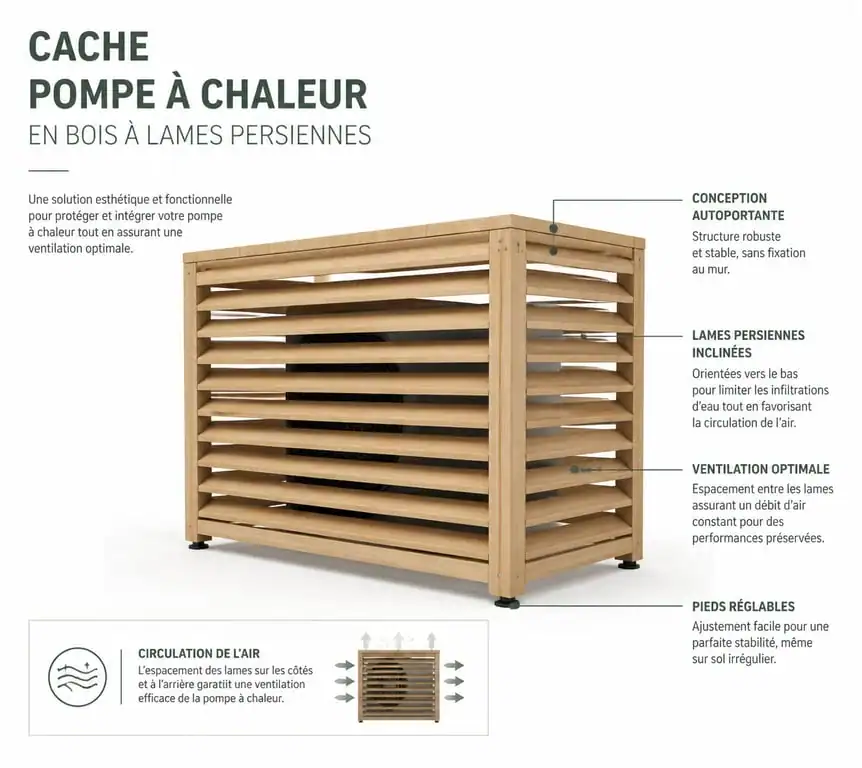

Guide de fabrication pas à pas : votre coffrage sur-mesure

La fabrication d’un cache au sol repose sur la création d’un châssis autoportant. Il coiffe l’unité sans y être fixé, ce qui évite la transmission de vibrations sonores à la structure.

Étape 1 : La structure porteuse et l’ossature

Réalisez deux cadres latéraux avec des tasseaux de section 40×40 mm. Ces cadres définissent la profondeur et la hauteur de votre cache. Reliez-les par des traverses horizontales en façade. Si votre sol n’est pas parfaitement plat, ajoutez des pieds réglables en plastique ou en inox pour ajuster l’aplomb du cache et éviter que le bois ne soit en contact direct avec l’humidité du sol.

Pensez la structure comme un assemblage de modules indépendants. Chaque latte et chaque montant agit comme une unité structurelle. Si l’alignement initial est négligé, la stabilité thermique et mécanique de l’enveloppe est compromise. En travaillant sur cette logique de composants imbriqués, vous évitez l’effet boîte étouffante pour privilégier un maillage aéré qui laisse circuler les calories tout en bloquant la vue.

Étape 2 : Le montage des persiennes

Cette étape demande de la précision. Fabriquez un petit gabarit de pose en bois pour obtenir un angle régulier. Fixez les lames sur les cadres latéraux en commençant par le bas. Assurez-vous que l’inclinaison des lames dirige l’air vers l’extérieur et vers le bas pour la façade avant. Sur les côtés, les lames peuvent être horizontales. Si votre pompe à chaleur est bruyante, doublez l’intérieur des lames avec une mousse acoustique à cellules ouvertes, sans réduire la section de passage de l’air.

Étape 3 : Le capot supérieur et les finitions

Le dessus du cache doit être légèrement incliné pour permettre l’évacuation des eaux de pluie. Optez pour un toit plein, mais montez-le sur charnières pour accéder instantanément au panneau de commande ou aux vannes de service. Appliquez une lasure de haute protection ou un saturateur pour protéger le bois des rayons UV, évitant ainsi qu’il ne devienne grisâtre et cassant après quelques mois d’exposition.

Tableau comparatif : DIY vs Cache prêt à poser

Le choix entre la fabrication maison et l’achat d’un kit industriel dépend de votre budget, de votre temps et de vos compétences en bricolage.

• Fabrication Maison (DIY) : Solution économique et personnalisable nécessitant des compétences en bricolage.
• Modèle Prêt à Poser : Solution rapide et certifiée par le constructeur, avec un coût plus élevé.

Critères	Fabrication Maison (DIY)	Modèle Prêt à Poser
Coût moyen	80€ à 150€ (matériaux)	250€ à 600€
Temps de montage	1 à 2 journées	30 minutes
Personnalisation	Totale (dimensions, couleur)	Limitée aux standards
Garantie performance	Responsabilité du fabricant (vous)	Certifié par le constructeur
Entretien	Régulier (lasure, peinture)	Souvent nul (alu thermolaqué)

Sécurité et optimisation : les détails qui font la différence

Un cache pompe à chaleur remplit des fonctions de sécurité. Il protège les ailettes fragiles de l’échangeur contre les chocs, comme les ballons ou les outils de jardinage, et empêche les animaux ou les enfants d’approcher des parties mobiles ou électriques.

Réduction des nuisances sonores

Le bruit d’une PAC provient du ventilateur et du compresseur. En installant un cache, vous créez une barrière physique qui diffracte les ondes sonores. Veillez à ce que le cache ne touche jamais l’unité pour éviter de transformer votre coffrage en caisse de résonance. L’utilisation de silent-blocs sous l’unité, combinée à un cache indépendant, reste la configuration la plus silencieuse.

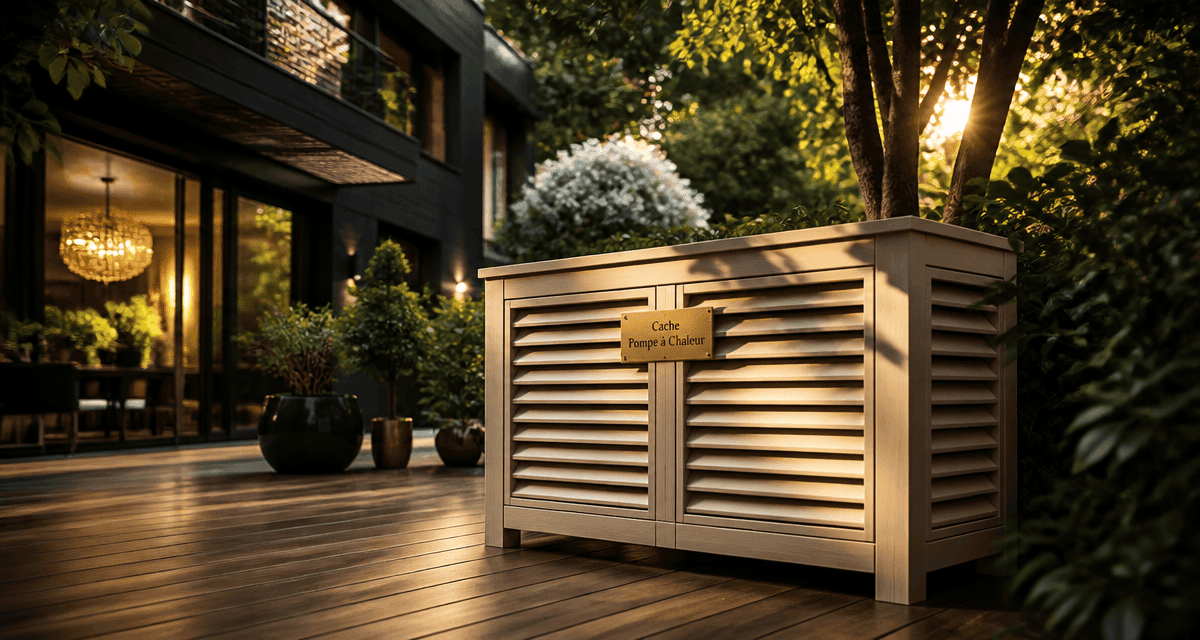

Intégration paysagère avancée

Certains choisissent de transformer le dessus du cache en jardinière. Cette option demande de la prudence. Le poids de la terre et de l’eau peut affaisser la structure. Prévoyez une étanchéité parfaite sous le bac pour éviter que l’eau d’arrosage ne s’écoule sur l’électronique de la pompe à chaleur. Privilégiez des plantes légères qui n’obstrueront pas les entrées d’air latérales avec leur feuillage.

Fabriquer un cache pompe à chaleur est un projet gratifiant qui valorise votre patrimoine immobilier. En respectant les principes de flux d’air et en choisissant des matériaux adaptés, vous protégez votre investissement énergétique tout en soignant votre environnement extérieur. Que vous choisissiez le bois naturel pour son aspect chaleureux ou l’aluminium pour sa rigueur technique, gardez à l’esprit que la performance de votre chauffage dépend de la liberté avec laquelle l’air circule à travers votre création.
