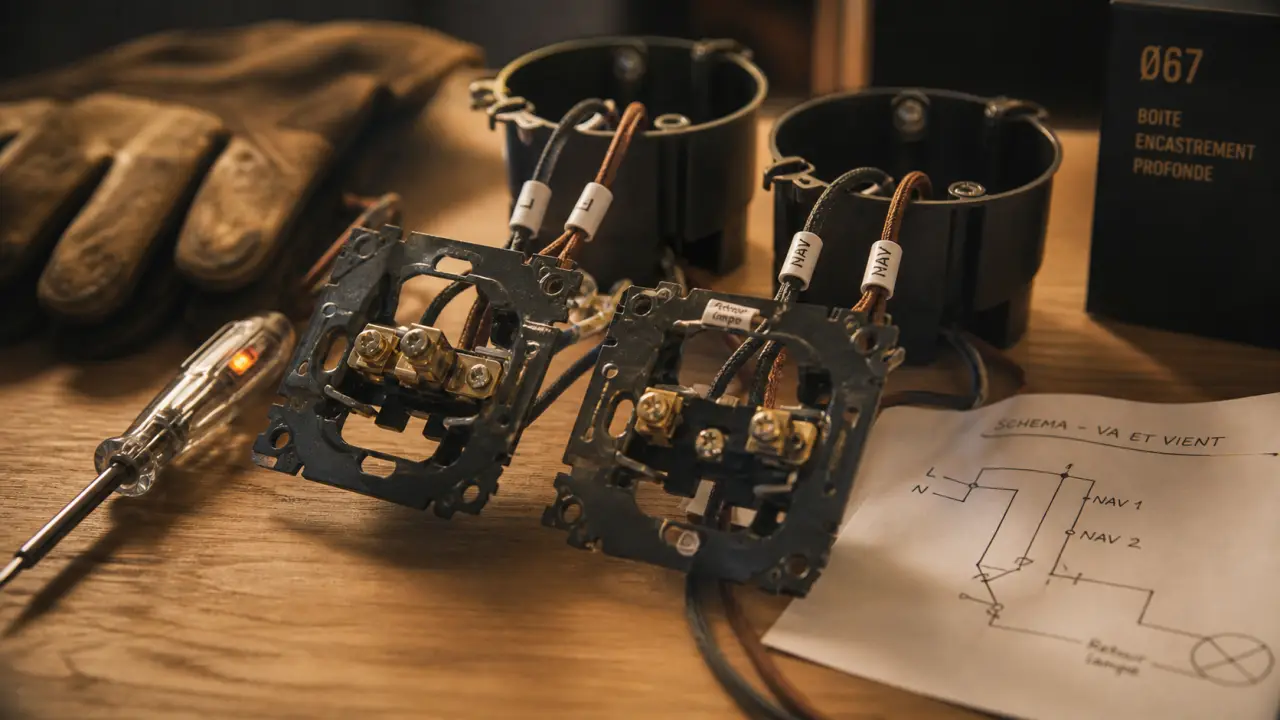

Branchement va-et-vient : phase, navettes et retour lampe sans erreur
Le branchement va-et-vient permet de commander un même point lumineux depuis deux endroits, par exemple dans un couloir, un escalier ou une grande pièce. Le principe est simple, mais le câblage demande de la méthode : une phase, deux navettes, un retour lampe, des couleurs de fils cohérentes et une vérification sérieuse avant la remise sous tension.
Comprendre le rôle de chaque fil avant de raccorder
Un interrupteur va-et-vient n’est pas un interrupteur simple. Il ne se contente pas d’ouvrir ou de fermer un circuit, il bascule le passage du courant d’une navette à l’autre. C’est ce jeu entre deux interrupteurs qui permet d’allumer ou d’éteindre la lampe depuis deux points différents.
Le principe du circuit va-et-vient
Dans un montage classique, la phase arrive sur la borne commune du premier interrupteur. Deux fils appelés navettes relient ensuite les deux interrupteurs. Enfin, la borne commune du second interrupteur envoie le retour lampe vers le luminaire. Le neutre, lui, ne passe généralement pas par les interrupteurs, il va directement au point lumineux.
On peut le résumer ainsi : tableau électrique vers premier interrupteur, premier interrupteur vers second interrupteur par deux navettes, second interrupteur vers lampe par le retour lampe, puis neutre de la lampe vers le tableau. La terre, en vert/jaune, accompagne le circuit jusqu’au luminaire lorsqu’il doit être raccordé à la protection de terre.
Les couleurs à respecter
Les couleurs facilitent le diagnostic et réduisent les erreurs. Le bleu est réservé au neutre, le vert/jaune à la terre. La phase est souvent en marron, rouge ou noir. Les navettes peuvent être en violet, orange, noir ou marron selon les habitudes et les fils disponibles, à condition de ne pas utiliser le bleu ni le vert/jaune pour un autre usage.
En rénovation, il arrive de rencontrer des couleurs anciennes ou incohérentes. Dans ce cas, ne vous fiez jamais uniquement à l’apparence : identifiez les conducteurs avec un testeur adapté, hors tension puis avec une procédure sécurisée si vous êtes compétent. Au moindre doute, l’intervention d’un électricien reste la solution la plus sûre.
Matériel, normes et préparation du chantier
La norme NF C 15-100 encadre les installations électriques domestiques. Pour un circuit d’éclairage, on utilise couramment des fils de section 1,5 mm². La hauteur d’installation recommandée pour les commandes murales se situe généralement entre 0,9 m et 1,3 m, afin de rester pratique au quotidien.
La liste de base pour une installation propre
- Deux interrupteurs va-et-vient compatibles avec votre gamme d’appareillage.
- Des conducteurs en 1,5 mm² : phase, deux navettes, retour lampe, neutre et terre selon le trajet.
- Des gaines électriques adaptées au passage des fils.
- Deux boîtes d’encastrement, souvent posées dans un trou de Ø67 mm.
- Un tournevis isolé, une pince à dénuder, un testeur de tension et des connecteurs si nécessaire.
- Un disjoncteur adapté au circuit d’éclairage au tableau électrique.
Dans la pratique, une gaine peut contenir les conducteurs nécessaires au va-et-vient : 4 fils sont souvent évoqués pour la partie commande, avec 1 phase, 2 navettes et 1 retour lampe. Le neutre et la terre cheminent selon l’architecture du circuit, notamment vers le point lumineux.
Les distances et emplacements à anticiper
Avant de percer, pensez à l’usage réel : entrée et sortie d’un couloir, haut et bas d’un escalier, deux accès d’une chambre ou d’un salon. Pour les prises, les repères usuels de hauteur minimale sont de 5 cm du sol hors pièces humides et 12 cm dans les pièces humides. Même si cela concerne les prises et non directement l’interrupteur, ces distances rappellent l’importance d’implanter l’appareillage avec cohérence et sécurité.
Une installation électrique bien pensée reste lisible dans le temps. Des fils bien repérés, une boîte non saturée, des longueurs de conducteurs confortables et un appareillage aligné permettent, dans cinq ou dix ans, de comprendre le circuit sans arracher ni deviner. Cette mémoire de l’installation évite les dépannages hasardeux et facilite toute intervention future.
Schéma de branchement va-et-vient : le montage classique
Sans dessin, le plus clair est de lire le circuit comme une chaîne. Le courant arrive d’abord sur le premier interrupteur, transite par l’une des deux navettes, puis ressort du second interrupteur vers la lampe. Selon la position des interrupteurs, le chemin est continu ou interrompu.
| Élément | Raccordement | Rôle dans le circuit |
|---|---|---|
| Phase | Borne commune du premier va-et-vient | Alimente la commande |
| Navette 1 | Borne navette du premier vers borne navette du second | Assure un chemin possible du courant |
| Navette 2 | Deuxième borne navette entre les deux interrupteurs | Assure l’autre chemin possible |
| Retour lampe | Borne commune du second va-et-vient vers luminaire | Envoie la phase commandée à la lampe |
| Neutre | Tableau ou boîte de dérivation vers luminaire | Ferme le circuit côté lampe |
| Terre | Vers luminaire si nécessaire | Protection des personnes |
Va-et-vient lumineux ou témoin : ne pas confondre
Un va-et-vient lumineux peut intégrer un voyant visible dans l’obscurité, pratique pour repérer l’interrupteur. Un voyant témoin, lui, sert plutôt à indiquer que la lampe commandée est allumée, par exemple pour un éclairage extérieur, un garage ou une cave. Le câblage peut alors nécessiter un neutre à l’interrupteur selon le modèle et la fonction du voyant.
Avant achat, vérifiez la notice du fabricant. Deux interrupteurs qui se ressemblent en façade peuvent avoir des bornes et des besoins de raccordement différents. Si vous souhaitez comparer les options, privilégiez un appareillage clairement marqué : bornes communes identifiées, repères L ou P, symboles de navettes et compatibilité avec voyant si nécessaire.
Brancher un va-et-vient étape par étape
La priorité absolue est de travailler hors tension. Coupez le circuit au tableau électrique, puis vérifiez l’absence de courant avec un testeur fiable. Ne vous contentez pas d’éteindre la lampe : un circuit peut rester alimenté même si le luminaire est éteint.
- Préparer les boîtes : installez les boîtes d’encastrement, passez les gaines et laissez une longueur de fil suffisante pour travailler sans tirer sur les conducteurs.
- Dénuder proprement : retirez juste la longueur nécessaire pour entrer dans les bornes, sans entamer le cuivre.
- Raccorder le premier interrupteur : branchez la phase sur la borne commune, puis les deux navettes sur les bornes dédiées.
- Raccorder le second interrupteur : connectez les deux navettes aux bornes correspondantes, puis le retour lampe sur la borne commune.
- Raccorder le luminaire : reliez le retour lampe à l’entrée phase du luminaire, le neutre au neutre et la terre si le luminaire le prévoit.
- Contrôler les serrages : vérifiez qu’aucun brin de cuivre ne dépasse et qu’aucun fil ne se déloge en tirant légèrement.
- Remettre sous tension et tester : actionnez les deux interrupteurs dans toutes les combinaisons possibles. La lampe doit changer d’état à chaque bascule.
Si la lampe ne s’allume que dans certaines positions, le problème vient souvent d’une confusion entre la borne commune et une borne navette. Si elle reste allumée ou éteinte en permanence, vérifiez le retour lampe, la phase et les connexions au luminaire.
Erreurs fréquentes et points de vigilance avant de refermer
La plupart des dysfonctionnements viennent d’un mauvais repérage. Sur un va-et-vient, la borne commune est déterminante : elle reçoit la phase sur le premier interrupteur et le retour lampe sur le second. Inverser une navette avec la commune peut donner un comportement illogique, parfois difficile à comprendre une fois l’appareillage vissé.
Les erreurs à éviter absolument
- Utiliser le fil bleu comme phase ou navette dans une installation neuve.
- Employer le vert/jaune pour autre chose que la terre.
- Mélanger fils de sections différentes sur un même circuit d’éclairage.
- Surcharger une boîte d’encastrement au point de forcer sur les connexions.
- Oublier de tester l’absence de tension avant manipulation.
- Installer un voyant témoin sans vérifier si le neutre est nécessaire à l’interrupteur.
Quand faire appel à un professionnel
Si votre installation comporte plusieurs points de commande, un télérupteur, un ancien câblage non identifié, une pièce humide ou un tableau électrique peu lisible, mieux vaut solliciter un électricien qualifié. Le branchement va et vient est accessible à un bricoleur soigneux, mais il touche à la sécurité des personnes et au risque d’incendie. Une installation conforme, bien serrée et bien protégée vaut toujours mieux qu’un raccordement improvisé.
Avant de refermer les boîtes, prenez une photo nette du câblage. Ce réflexe simple facilite un futur remplacement d’interrupteur, un diagnostic ou le passage à une version lumineuse, témoin ou connectée. C’est aussi une bonne manière de vérifier que votre installation reste compréhensible, propre et cohérente avec la norme NF C 15-100.
